常用的變壓配件有:導電桿、無勵磁分接開關、壓力釋放閥、管式油位計、溫度計座、活門、碟閥、吸濕器、氣體繼電器、油標管、放油閥、放油塞、放氣罩、壓腳、接地母、定位訂、壓角瓷套、膠珠、膠墊、耐油膠繩、白布帶、收縮帶、絕緣管等變壓器配件。

　　前面我們用大量的篇幅講過導電桿、無勵磁分接開關、蝶閥、吸濕器、氣體繼電器、絕緣套管，今天給大家講一下管式油位計的一些專業知識供大家參考。

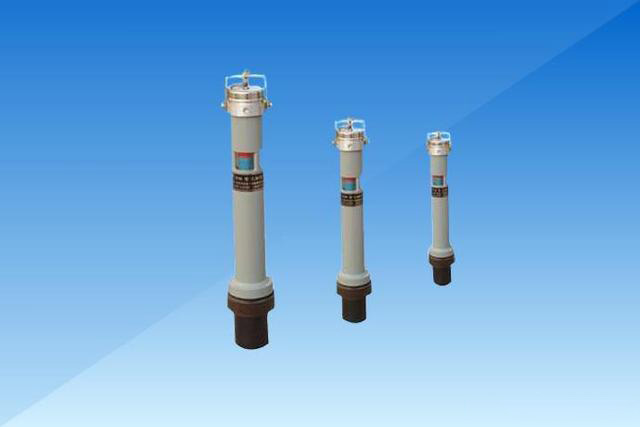

　　油位計的設計原理與密封結構

　　油位計的主要設計原理是當變壓器箱內油面降低到一定高度時，油位計的窗口顯示紅色的警示標記。設計依據：常規下，變壓器注滿油時，油位計的窗口顯示為綠色;當變壓器油下降到箱蓋下20mm~25mm時，油位計的窗口顯示為紅色。浮子以升降為運動軌跡的管式油位計稱為升降式管式油位計。許多油位計的生產廠家采用鋼管和壓鑄鋁等材料生產管式油位計，而YWJ型管式油位計是采用不銹鋼管，經過機械加工——粗拋光——焊接——機械加工——精拋光等加工工藝制造而成。雖然焊接難度大、制造工藝復雜、成本略高，但其產品密封效果好、耐腐蝕性更佳。

　　油位計不但能顯示危險的油面位置，還配置有安全裝置—壓力釋放閥。壓力釋放閥是管式油位計上部安裝的部件。將壓力釋放閥的不銹鋼罩上面的彈簧設計在不銹鋼罩下面，降低了整體高度，安裝在油位計上面比較適用。

　　滲漏是變壓器普遍存在的問題，但是滲漏對全密封變壓器而言是較嚴重的問題。全密封變壓器密封是防止變壓器滲漏的關鍵。全密封變壓器必須保證在無滲漏的情況下，才能正常運行。

　　密封結構是保證油位計滲漏的主要問題。管式油位計主要是通過窗口觀察顯示標記。窗口多數是

　　玻璃或有機玻璃制作的。玻璃的形狀與密封結構有著密切的關系。

　　產品特點：

　　1 .顯示油位準確，無假油位：油位顯示計上部的視窗中出現藍色浮標時為油位正常，出現紅色浮標時為油位異常。帶動浮標上下浮動的浮漂的油位采集點位于油位計底部，防止出現以往產品油位低于視窗即視為缺油的假象，減少不必要的添油。

　　2 .功能齊全，選用靈活：本產品除有注油、補油和顯示油位的功能外，還可任選下列輔助功能之一：放氣、壓力釋放、輕瓦斯繼電保護。

　　3 .產品安全可靠，外形美觀：視窗來用內嵌式結構，外廓尺寸小于管徑，防止意外磕碰損壞，視窗 360 。視角，產品外形比例協調，外限尺寸小。

　　4 二密封可靠：安裝法蘭與油位管間通過螺紋連接，確保密封圈的合理壓縮，同時有效防止紫外線照射，使膠圈壽命更長。

　　5 .防護性能：本產品選用優質無縫鋼管，外表面靜電噴塑，符合三防要求，玻璃管耐高壓，耐高、低溫。

　　6 .注油順暢：本產品注油口徑大，注油順暢，無注油阻尼現象。 7 .安裝方便：用戶將我公司提供的安裝法蘭焊接在箱蓋開孔處，順時針將油位計旋入法蘭中，用我公司提供的扳手將油位計擰緊即可。

　　安裝與使用

　　1 .將我公司提供的安裝法蘭焊接在箱蓋開孔處(開孔尺寸為中 6 Olnln ，見圖 1 所示)。

　　2 .通過法蘭向油箱內注油，直至油位面接近油箱上蓋，然后將油位計旋入法蘭，用我公司提供的扳手將油位計擰緊。

　　3 .擰開油位計頂部放氣閥(或其他選頂)，即可對變壓器補油，補油到高壓套管頂部出油時，擰緊套管壓緊螺母，安好放氣閥(或其他選頂)即可。

　　4 .使用輕瓦斯繼電器時，油位處于正常狀態時，電器觸點處于常開狀態，變壓器產生輕瓦斯氣體時氣體將積攢在油位計浮標頂部，當氣體量達到一定值時，繼電器常開觸點變?yōu)槌ｉ]點發出報警信號。電氣接線。信號開關的基本參數見。

　　5 .油位計出廠前已整定合格，用戶使用時不可隨意拆裝
